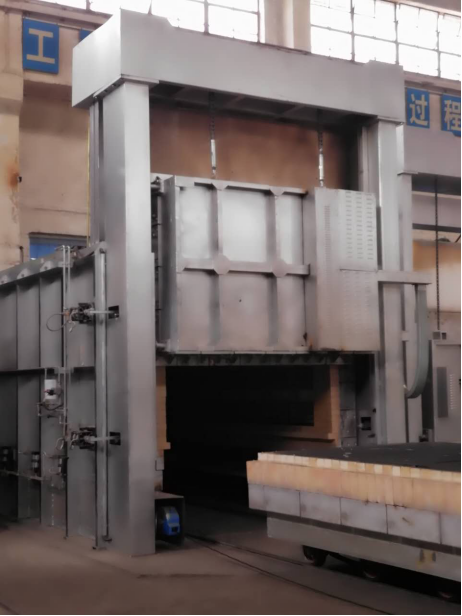

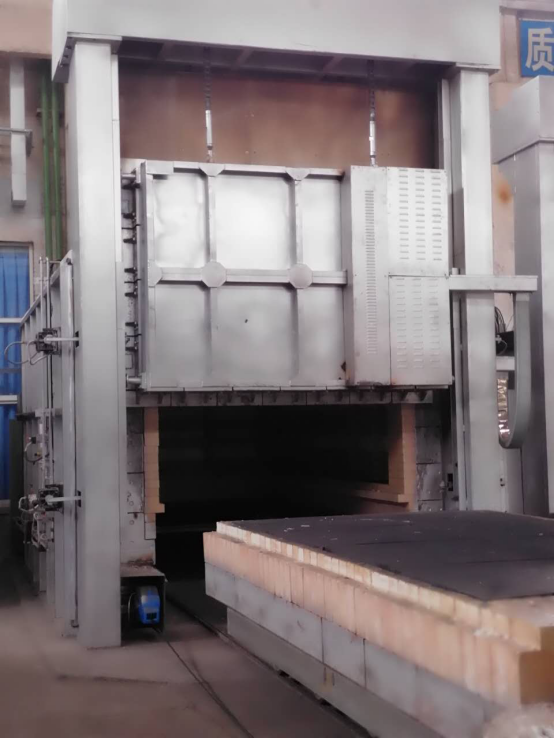

18737355608中溫臺車爐RT3-240-9
二、設備主要技術參數
設備名稱 | 中溫臺車電爐 | ||||||
設備用途 | 熱處理 | 加熱材料 | 高溫合金 | ||||
合格區尺寸(L×B×H) | 2000mm×1300mm×800mm | ||||||
爐門口尺寸 | 1400x850 | ||||||
爐膛爐襯材料 | 爐頂：平頂，纖維模塊+纖維背毯結構+保護板（鋼板厚度6mm），纖維生產廠家：摩根；爐前、左右側墻、后墻采用纖維模塊，生產廠家同爐頂；纖維模塊表面涂刷高溫涂料，廠家摩根。爐口、爐底部分采用標準磚砌筑，耐火層采用莫來石標準磚。 | ||||||
爐底承重 | 10t | 載重量 | 5t | ||||
額定溫度 | 950℃（使用溫度500～900℃） | ||||||
溫度均勻性 | （500℃、700℃、900℃）±5℃（按AMS2750E、INSTR7.6.5標準測溫） | ||||||
空爐升溫時間 | 500℃升至900℃≤1.7h，可控 | ||||||
爐前部分及爐門 | 爐前面板及左右護板為ZG30Cr24Ni7SiN耐熱材料，爐門采用焊接件，鋼板厚度不小于20mm，爐門底部加裝ZG30Cr24Ni7SiN耐熱鑄鋼，厚度25mm。 | ||||||
爐門升降 | 爐門升降配有限位開關（打開爐門，電熱元件斷電），采用雙限位形式（前位光電，后位機械），爐門升降采用電動。限位開關選用OmROn的產品。安裝滑輪及軌道。爐門開啟和關閉時，爐門和爐口脫開間隙不小于50mm，以保證爐門在打開和關閉時平穩運動。爐門上加熱元件引出電源線采用坦克鏈?zhǔn)阶呔€槽隨爐門的升降而移動。運行速度：6-8m/min | ||||||
爐門密封 | 采用氣動壓緊密封的形式，氣源由使用方配置，供方負責接口。爐口四周與爐門襯之間設置軟—硬接觸式密封結構，密封盤根耐磨，耐溫，長期使用穩定可靠。爐門襯采用全纖維結構，材質同爐膛。 | ||||||
爐門提升方式 | 爐門升降機構選用電動葫蘆加鋼絲繩滑輪機構，電動葫蘆選用名優品牌，電動葫蘆安裝于地面以上。 | ||||||
臺車運行 | 運行速度：6-8m/min，且與爐體加熱互鎖。臺車運行采用緩起-加速-緩?fù)Ｐ问健?/p> | ||||||
臺車牽引 | 采用電機、鏈條機構，安裝于臺車前部，臺車接線端子部分安裝于爐體前部。 | ||||||
溫度控制方式 | PID+ PLC（西門子） | ||||||
調功器 | 三相電力調整器，移相觸發。負載電壓：380V/220V 廠家：希曼頓。 | ||||||
控制柜 | 鋼板厚度≥2mm，柜體為計算機灰烤漆，柜體有接地保護?？刂乒裨O(shè)計采用強弱電分離方式，控制柜尺寸：1800（高）×1200（寬）×600（厚）。爐門升降或超溫?cái)嚯姷炔捎媒涣鹘佑|器斷電，控制柜根據集中控制要求進入集控間，柜體增加減震裝置。 | ||||||
電熱元件 | 采用電阻絲，材質：0Cr21Al6Nb(北京首鋼)；加熱元件引出棒材質：0Cr21Al6Nb(北京首鋼)。整體加熱元件采用良好剛玉管懸浮支撐。加熱元件長期運行后不變形、收縮。 整體加熱元件采用剛玉管懸浮支撐結構，剛玉管正常使用周期不低于2年。 | ||||||
爐底板 | 材質ZG40Cr25Ni20Si2，加筋厚度65mm，保證一年內不變形、不開裂。前后左右移動***，板與板之間搭接帶止扣，上位后必須與臺車表面平齊。 | ||||||
三、設備結構簡介

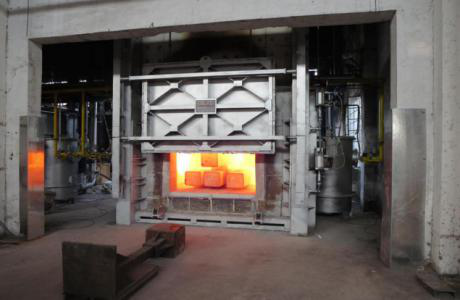

本臺車式電阻爐主要由爐殼、爐襯、爐門及升降機構、加熱元件、臺車臺車牽引機構、降溫系統、及智能電氣控制系統等組成；在整體設備設計中，充分考慮了爐門與臺車、臺車與爐體密封及指令加熱之間的安全連鎖裝置。即當爐門未開啟上升至設定位置時，臺車無法進出；當臺車未進入設定位置時，爐門升降指令無效。安全連鎖裝置，環環相扣，指令緊密，保證了整體設備的安全可靠運行。
關設計引用標準
Y7629-94 《耐火纖維爐襯的設計和安裝規范》
JB/DQ5071-92 《筑爐守則》
GB10067.1-4-88 《電熱設備基本技術條件—通用部分》
B10066.1-4-88 《電熱設備試驗方法—通用部分》
GB5959.1-88 《電熱設備的安全—通用部分》
GB10067.4-88 《電熱設備基本技術條件—間接電阻爐》
